1. 工場レイアウトにおける動線の重要性
(1) 動線が生産性を左右する理由
工場レイアウトを設計する際、最も重要な要素の一つが「動線」です。動線とは、人や物が移動する経路のことを指し、工場内では作業者の移動、原材料の搬入、製品の搬出、フォークリフトの走行など、さまざまな動線が存在します。この動線が複雑に交差したり、無駄な移動が多かったりすると、作業効率が大幅に低下します。
例えば、作業者が部品を取りに行くために工場内を何度も往復する、製品の移動距離が長すぎる、人と車両の動線が交差して危険な状況が発生するなど、動線の問題は生産性と安全性の両面に影響を及ぼします。最適な工場レイアウトを実現するには、まず動線を明確にし、無駄のない流れを設計することが基本原則となります。
(2) 業務の流れを可視化する重要性
効率的な工場レイアウトを設計するためには、業務の流れを正確に把握することが不可欠です。原材料の入荷から製品の出荷まで、どのような工程を経て、どこで何が行われるのかを詳細に分析します。この分析により、どの作業エリアとどの作業エリアの距離を近づけるべきか、どの動線を優先すべきかが明確になります。業務の流れを可視化することで、ボトルネックとなっている工程や、無駄な移動が発生している箇所を特定でき、レイアウト改善の具体的な方向性が見えてきます。
(3) 動線の交差が引き起こす問題
工場内で人の動線と車両の動線が交差すると、接触事故のリスクが高まります。
また、異なる製品ラインの動線が交差すると、製品の取り違えや品質管理上の問題が発生する可能性があります。さらに、動線が複雑に入り組んでいると、作業者が迷ったり、移動に時間がかかったりして、作業効率が低下します。工場レイアウトを設計する際は、動線の交差を最小限に抑え、シンプルで分かりやすい動線を確保することが重要です。
2. 動線を最適化する工場レイアウトの基本原則
(1) エリア分けの明確化
工場レイアウトの基本原則の一つは、機能ごとにエリアを明確に分けることです。受入エリア、保管エリア、加工エリア、組立エリア、検査エリア、出荷エリアなど、業務内容に応じてゾーニングを行います。各エリアの役割を明確にすることで、作業者は自分がどこで何をすべきかを直感的に理解でき、作業効率が向上します。
また、エリア分けを行う際は、業務の流れに沿って配置することが重要です。原材料の入荷から製品の出荷までが一方向に流れるようなレイアウトにすることで、後戻りや交差を防ぎ、スムーズな動線を実現できます。
(2) 最短距離の原則
動線を最適化する上で重要なのが「最短距離の原則」です。頻繁に行き来する作業エリア同士は、できるだけ近くに配置します。例えば、組立工程で頻繁に使用する部品の保管場所は、組立エリアのすぐ近くに設置することで、移動時間を大幅に削減できます。
また、重量物や大型製品を扱う場合は、移動距離を短くすることで、作業負担の軽減と安全性の向上にもつながります。工場レイアウトを設計する際は、各作業の頻度と移動距離を分析し、総移動距離が最小になるように設備を配置します。
(3) デッドスペースの削減
工場内には、設備の配置や動線の設計が不適切なために、活用されていないデッドスペースが発生することがあります。このようなスペースは、保管効率の低下や、工場全体の面積効率の悪化につながります。工場レイアウトを設計する際は、デッドスペースを最小限に抑え、限られたスペースを最大限に活用することが重要です。ただし、スペース効率を追求しすぎて通路幅を狭くしすぎると、安全性が損なわれたり、作業効率が低下したりするため、適切なバランスを保つことが必要です。
3. 工場レイアウトの主な種類と特徴
(1) ライン型レイアウト

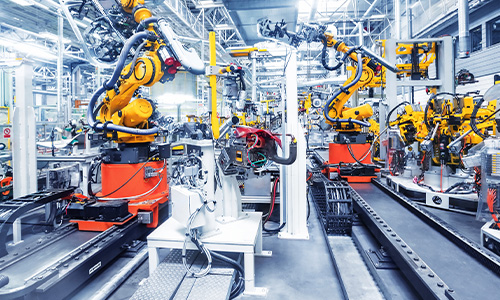

ライン型レイアウトは、製品が一定の順序で工程を流れていく生産方式に適したレイアウトです。自動車製造や家電製品の組立など、大量生産を行う工場で広く採用されています。設備や作業ステーションを製造工程の順番に一直線または U字型に配置し、製品が順次流れていく構造です。
このレイアウトの最大のメリットは、動線が単純で分かりやすく、作業の流れがスムーズになることです。
また、各工程の作業時間を均等化することで、生産効率を最大化できます。
ただし、製品の種類が多い場合や、多品種少量生産には適さないという制約があります。
(2) 機能別レイアウト（ジョブショップ型）
機能別レイアウトは、同じ機能を持つ設備をまとめて配置する方式です。例えば、切削加工機をまとめた加工エリア、溶接機をまとめた溶接エリア、塗装設備をまとめた塗装エリアなどを設けます。多品種少量生産や、製品ごとに工程が異なる場合に適しています。柔軟性が高く、さまざまな製品に対応できる反面、製品が工場内を複雑に移動するため、動線が長くなりやすいというデメリットがあります。このレイアウトを採用する場合は、製品の移動経路を最適化し、無駄な動線を削減する工夫が必要です。
(3) セル型レイアウト
セル型レイアウトは、一つの製品または製品群を完成させるために必要な設備を一箇所にまとめた「セル」を構成する方式です。少人数のチームが一つのセル内で製品を完成させるため、作業者の多能工化が進み、チームワークが向上します。動線が短く、製品の移動距離が最小限に抑えられるため、リードタイムの短縮と在庫削減が可能です。
また、品質問題が発生した際も、セル内で迅速に対応できるというメリットがあります。中量生産や、製品の種類が限定されている場合に効果的なレイアウトです。
4. 動線改善による具体的な効果とメリット
(1) 作業時間の短縮と生産性向上
動線を最適化した工場レイアウトにより、作業者の移動時間が大幅に削減されます。例えば、部品の保管場所を作業エリアの近くに配置することで、部品を取りに行く時間が短縮され、その分だけ実際の作業時間を増やすことができます。ある製造業の事例では、レイアウト改善により作業者の歩行距離が30%削減され、生産性が15%向上したという報告もあります。
また、製品の移動距離が短くなることで、搬送にかかる時間やコストも削減でき、全体的な生産リードタイムの短縮につながります。
(2) 安全性の向上と事故防止
適切な工場レイアウトは、労働災害の防止にも大きく貢献します。人と車両の動線を分離することで、接触事故のリスクが大幅に減少します。
また、通路幅を適切に確保し、見通しの良いレイアウトにすることで、衝突や転倒などの事故を防ぐことができます。危険な作業エリアを明確に区分し、一般の作業者が立ち入らないようにすることも、安全性向上に効果的です。安全で働きやすい環境は、従業員の満足度を高め、離職率の低下にもつながります。
(3) コスト削減と保管効率の向上
動線を最適化することで、フォークリフトなどの搬送機器の稼働時間が削減され、燃料費や電気代などのランニングコストを削減できます。
また、デッドスペースを減らし、保管エリアを効率的に配置することで、同じ面積でより多くの在庫を保管できるようになります。在庫の配置を最適化すれば、必要な製品や部品をすぐに見つけられるようになり、探す時間の削減にもつながります。さらに、工場全体の面積効率が向上することで、将来的な拡張の余地が生まれたり、新たな設備を導入するスペースを確保できたりします。
― ヒカリならではの強み ―
工場新築・増改築・改修工事を多数手がけており、実際の稼働現場を熟知したうえでレイアウト改善をご提案しています。単なる図面上の配置変更ではなく、「現場で本当に使いやすいか」「作業者の負担が減るか」という視点を重視している点が当社の強みです。
さらにヒカリでは、建築設計・施工だけでなく、設備更新や床補修、電気・配管工事まで一貫して対応可能です。そのため、レイアウト変更に伴う工事をワンストップで実施でき、工程調整やコスト面でも効率的な計画が可能です。稼働を止めない段階施工や休日・夜間工事にも柔軟に対応し、生産への影響を最小限に抑えた改善を実現します。
5. 工場レイアウト設計の進め方とポイント
(1) 現状分析と課題の抽出
工場レイアウトの改善を進める第一歩は、現状を正確に把握することです。現在の工場レイアウト図を作成し、各設備の配置、作業エリアの位置、動線の状況を可視化します。次に、作業者の動きを観察し、どのような移動が発生しているか、どこで滞留が起きているかを記録します。
また、作業者へのヒアリングを行い、現場で感じている不便さや改善要望を収集します。これらの情報をもとに、動線の問題点、デッドスペース、ボトルネックとなっている工程などを特定し、改善すべき課題を明確にします。
(2) レイアウト設計とシミュレーション
課題が明確になったら、新しい工場レイアウトの設計を行います。業務の流れに沿ったエリア配置、最短距離の原則に基づいた設備配置、動線の交差を最小限に抑えた通路設計などを検討します。最近では、CADソフトやレイアウトシミュレーションツールを活用することで、3次元で工場レイアウトを可視化し、さまざまなパターンを比較検討できます。シミュレーションにより、実際にレイアウト変更を行う前に、動線の流れや作業効率への影響を予測でき、最適な設計を選択できます。複数の案を作成し、それぞれのメリット・デメリットを評価することが重要です。
(3) 実施計画と段階的な導入
レイアウト設計が完成したら、具体的な実施計画を立てます。大規模なレイアウト変更は、生産への影響が大きいため、段階的に進めることが一般的です。まず、影響の少ない部分から着手し、効果を検証しながら徐々に範囲を広げていきます。
また、生産の閑散期や定期休業期間を利用して、集中的に工事を行う方法もあります。レイアウト変更に伴う設備の移動、電気・配管工事、床の補修などの作業スケジュールを詳細に計画し、関係部署と綿密に調整します。実施後は、実際の動線や作業効率を測定し、当初の目標が達成できているかを検証します。必要に応じて微調整を行い、最適な状態に仕上げていきます。
6. まとめ
工場レイアウトにおける動線の最適化は、作業効率の向上やコスト削減、労働災害の防止など、生産現場の課題を解決する重要な鍵となります。業務の流れを可視化し、「エリア分け」「最短距離」などの基本原則に基づいた設計を行うことで、無駄のないスムーズな動線を実現できます。ぜひ本コラムを参考に現状の課題を洗い出し、自社の生産方式に最適なレイアウト改善を進めてみてください。
